Здравейте! Като доставчик на сензори за изходно постоянно напрежение от 4 до 20 mA, често ме питат как да свържа тези сензори към програмируем логически контролер (PLC). Това е решаващ процес, който може да изглежда малко обезсърчителен в началото, но с правилните насоки всъщност е доста лесен. В тази публикация в блога ще ви преведа през стъпките за свързване на сензор за изходно постоянно напрежение от 4 до 20 mA към PLC.
Разбиране на основите
Преди да се потопим в процеса на свързване, нека набързо да разгледаме какво представлява сензорът за изходно постоянно напрежение от 4 до 20 mA и защо се използва. Изход от 4 до 20 mA е стандартен сигнал, използван в индустриални приложения за предаване на аналогова информация. 4mA представлява долния край на обхвата на измерване, докато 20mA представлява горния край. Този токов сигнал е по-малко податлив на смущения в сравнение със сигналите за напрежение, което го прави идеален за предаване на дълги разстояния.
Инструменти и материали, от които се нуждаете
- Сензор за изходно постоянно напрежение от 4 до 20 mA: Можете да разгледате нашияПреобразувател за постоянно напрежение 4-20mA изходза надежден вариант.
- PLC: Уверете се, че вашият PLC има аналогов входен модул, способен да обработва сигнали от 4 до 20 mA.
- Проводници: Използвайте проводници с подходящ калибър, за да свържете сензора към PLC.
- Отвертка: За извършване на електрическите връзки.
Стъпка по стъпка процес на свързване
Стъпка 1: Захранване на сензора
Първо, трябва да захраните сензора за изходно постоянно напрежение от 4 до 20 mA. Повечето сензори изискват DC захранване, обикновено в диапазона от 12V до 24V. Свържете положителната клема на захранването към положителната клема на сензора и отрицателната клема към отрицателната клема. Уверете се, че захранването е в определения диапазон за сензора.
Стъпка 2: Идентифицирайте изходните клеми
Сензорът за изходно постоянно напрежение от 4 до 20 mA ще има два изходни терминала: положителен и отрицателен. Тези клеми носят токовия сигнал, който представлява измереното напрежение.
Стъпка 3: Свържете сензора към PLC
Сега е време да свържете сензора към PLC. Намерете аналоговия входен модул на вашия PLC. Повечето PLC имат множество аналогови входни канали. Изберете наличен канал и свържете положителната изходна клема на сензора към положителната входна клема на избрания канал на PLC. Свържете отрицателния изходен извод на сензора към отрицателния входен извод на същия канал.
Стъпка 4: Конфигурирайте PLC
След като се осъществи физическата връзка, трябва да конфигурирате PLC да разпознава сигнала от 4 до 20 mA. Това включва настройка на входния диапазон и параметрите за калибриране. Обърнете се към ръководството за потребителя на PLC за конкретни инструкции как да конфигурирате аналоговия входен модул.
Стъпка 5: Тествайте връзката
След като конфигурирате PLC, добра идея е да тествате връзката, за да сте сигурни, че всичко работи правилно. Приложете известно напрежение към сензора и проверете дисплея на PLC или софтуера за наблюдение, за да видите дали съответната стойност на тока се отчита точно.
Съвети за отстраняване на неизправности
- Няма сигнал: Ако не получавате сигнал на PLC, проверете захранването на сензора и се уверете, че всички връзки са сигурни.
- Неточни показания: Ако показанията са неточни, проверете настройките за калибриране на PLC и се уверете, че сензорът е в определения диапазон на измерване.
- Намеса: Ако изпитвате смущения, опитайте да използвате екранирани проводници и се уверете, че сензорът и PLC са правилно заземени.
Други съображения
- Избор на сензор: Уверете се, че избраният от вас сензор за изходно постоянно напрежение от 4 до 20 mA е подходящ за вашето приложение. Обърнете внимание на фактори като обхвата на входното напрежение, точността и времето за реакция.
- PLC съвместимост: Уверете се, че вашият PLC е съвместим със сигнала от 4 до 20 mA. Някои PLC може да изискват допълнителни модули или конфигурация за обработка на този тип сигнал.
- Безопасност: Винаги спазвайте процедурите за безопасност при работа с електрическо оборудване. Уверете се, че захранването е изключено, преди да правите каквито и да е връзки.
Заключение
Свързването на сензор за изходно постоянно напрежение от 4 до 20 mA към PLC е относително прост процес, ако следвате стъпките, описани в тази публикация в блога. Като разберете основите, използвате правилните инструменти и материали и следвате правилните процедури, можете да осигурите успешна връзка. Ако имате въпроси или се нуждаете от допълнителна помощ, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем с всичките ви нужди от сензори.

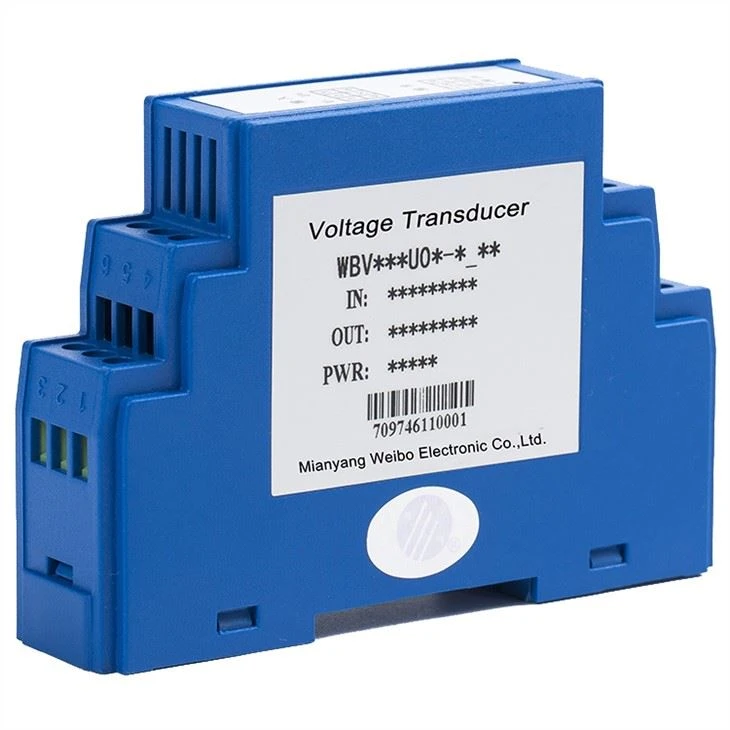

Ако се интересувате от закупуването на сензор за изходно постоянно напрежение от 4 до 20 mA или други свързани продукти, като нашия0-1000V сензор за входно напрежение с ниска мощностилиПреобразувател за изходно постоянно напрежение 0-5V, не се колебайте да се свържете с нас за повече информация и да обсъдим вашите специфични изисквания. Очакваме с нетърпение да работим с вас!
